最大總質量

3600kg

水帶型號

DN40

水帶總長度

1500m

最高車速

120km/h

水帶敷設速度

5～8km/h

水帶最大回收速度

4km/h

接近角/離去角

42°/18 °

制造商

北京汽車制造廠有限公司

發動機額定功率

103kw

發動機排量

2360ml

發動機排放標準

GB17691-2018國Ⅵ

驅動形式

4×4

軸距

3035mm

最大允許總重

4465kg

最小轉彎半徑

≤6m

變速箱

手動

司乘人員數

2人

駕駛員位置

左置

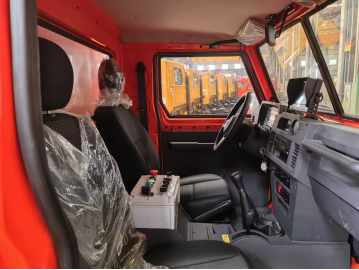

設備

原車儀表板處設置敷設操作儀表板及警燈控制盒、視頻顯示器

工藝要求

所有碳鋼型材及板材均采用防銹蝕處理，所有零部件、標準件均采用電泳等表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。

器材箱

器材箱位于乘員室后部，后部設鋁合金卷簾門，左右分別設置有上翻門，帶氣彈簧易開啟，內有照明燈。器材箱室內根據需求配備器材掛具。

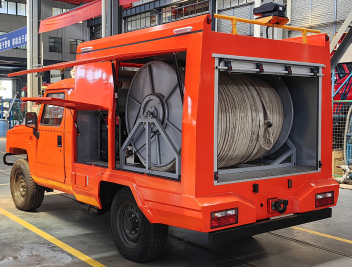

水帶卷盤

卷盤位于器材箱后部，采用優質方管、圓管等焊接而成，可正反轉實現水帶收放

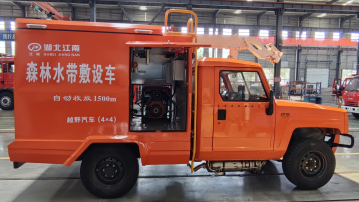

發電機

器材箱左前方配備5.5kW柴油發電機組，實現長時間連續作業及夜間照明

水帶導引機構

同步帶滑臺機構及水帶環形牽引導向輪配合，帶動水帶在卷盤軸向上左右移動，完成水帶螺旋式卷收

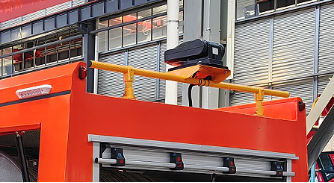

水帶舉升臂架及擠水裝置

伸縮式臂架位于器材箱頂部，將水帶舉升實現排水帶余水及水帶前部回收；水帶接頭可自動通過擠水輪，擠出水帶余水

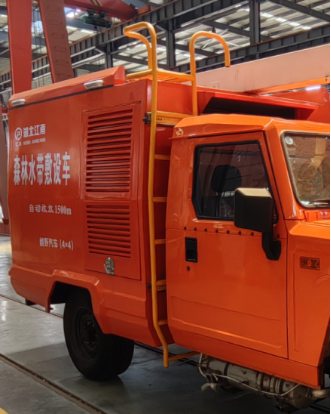

爬梯

爬梯位于廂體右前方，采用滑動式爬梯，使用時拉出，拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。

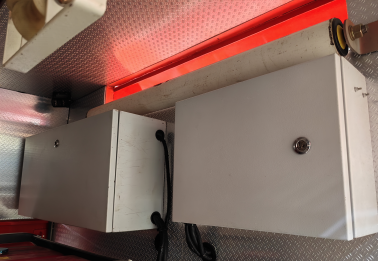

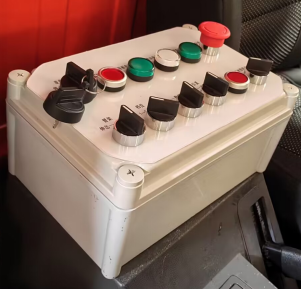

控制箱

位于廂體前圍

箱體控制

水帶收放過程的應急情況處理操作，可單項控制收、放水帶；滑臺左/右調整等

監控

水帶敷設、回收視頻輔助

輔助照明

箱體內輔助照明

外側照明

車身兩側安裝兩個LED側照明燈

警示裝置

圓柱警燈，安裝在駕駛室頂部兩側（選裝）

警報器，其控制盒在駕駛員前下方

火場照明（選裝）

配置升降照明燈，功率100WX2

顏色

車體外表面主色為森林消防橘紅色
